Projekt instalacji elektrycznej w zakładzie przemysłowym nie może ograniczać się do rozmieszczenia przewodów, rozdzielnic i zabezpieczeń. Musi wynikać z procesu technologicznego, pracy maszyn, sposobu sterowania, wymagań produkcji oraz warunków panujących w hali. To od decyzji podjętych na etapie dokumentacji zależy niezawodność zasilania, bezpieczeństwo obsługi i możliwość rozbudowy systemu. Prawidłowo zastosowane zasady projektowania instalacji elektrycznych sprawiają, że cały układ wspiera automatykę przemysłową, a nie staje się jej ograniczeniem. W tym wpisie omawiamy normy, kluczowe wymagania, etapy prac oraz błędy, których warto unikać – zapraszamy do lektury.
Normy w projektowaniu systemów elektrycznych
Projekt przemysłowy powinien odnosić się do aktualnych przepisów prawa budowlanego, warunków technicznych, norm PN-HD i PN-EN oraz wymagań wynikających z rodzaju maszyny lub procesu – to właśnie one porządkują zasady. Projektowanie instalacji elektrycznych w przypadku wyposażenia elektrycznego maszyn musi uwzględniać wymagania normy PN-EN 60204-1, a przy instalacjach niskiego napięcia – odpowiednie części normy PN-HD 60364, dotyczące ochrony przed porażeniem, oprzewodowania, uziemień i sprawdzania instalacji.
Najważniejsze dokumenty, do których odwołuje się projektant, to:
- rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie – określa podstawowe wymagania dla instalacji w obiektach budowlanych;
- PN-HD 60364 – seria norm dla instalacji niskiego napięcia, obejmująca m.in. ochronę przeciwporażeniową, dobór oprzewodowania i sprawdzanie odbiorcze;
- PN-EN 60204-1 – bezpieczeństwo wyposażenia elektrycznego maszyn;
- PN-EN 61439 – budowa i weryfikacja rozdzielnic oraz zestawów rozdzielczych niskonapięciowych;
- PN-EN 62305 – ochrona odgromowa obiektów.
Przepisy nie zastępują oceny inżynierskiej, ale pomagają opisać wymagany poziom bezpieczeństwa oraz zakres weryfikacji. Odbiór powinien obejmować pomiary, sprawdzenie oznaczeń i potwierdzenie zgodności wykonania z dokumentacją. Opracowanie projektu należy do osoby z uprawnieniami budowlanymi w odpowiedniej specjalności elektrycznej.
Najważniejsze zasady projektowania instalacji elektrycznych
Zasady projektowania instalacji elektrycznych powinny uwzględniać charakter pracy maszyn, lecz przede wszystkim wymagania techniczno-budowlane. Poszczególne obszary projektu warto omówić osobno.
Złącze i możliwość odłączenia zasilania
Projekt powinien przewidywać złącze umożliwiające odłączenie obiektu od sieci, umieszczone w miejscu dostępnym dla dozoru i obsługi oraz zabezpieczone przed uszkodzeniem, wpływem warunków atmosferycznych i dostępem osób nieuprawnionych. Równie istotne jest zaplanowanie wyłączników głównych dla poszczególnych maszyn i rozdzielnic, tak aby prace serwisowe na jednym urządzeniu nie wymagały zatrzymania całego zakładu.
Ochrona przeciwporażeniowa, przepięciowa i połączenia wyrównawcze
Należy uwzględnić oddzielne przewody PE i N w obwodach rozdzielczych oraz odbiorczych, połączenia wyrównawcze główne i miejscowe, ochronę przepięciową, zabezpieczenia nadprądowe oraz selektywność działania zabezpieczeń. W środowisku przemysłowym szczególne znaczenie ma koordynacja ograniczników SPD typu 1, 2 i 3, chroniąca wrażliwą elektronikę sterowników, zasilaczy i przemienników częstotliwości.
Przeciwpożarowy wyłącznik prądu
W obiektach przemysłowych trzeba również sprawdzić, czy dana strefa pożarowa wymaga przeciwpożarowego wyłącznika prądu, który odcina zasilanie obwodów z wyjątkiem tych niezbędnych podczas pożaru. Dokumentacja musi jednoznacznie wskazywać, które odbiorniki – np. oświetlenie ewakuacyjne, pompy pożarowe czy systemy oddymiania – mają pozostać pod napięciem po jego użyciu.
Bilans mocy i warunki pracy jako podstawa projektu
Projekt zaczyna się od bilansu mocy, analizy obciążeń oraz określenia warunków zasilania. Trzeba sprawdzić, które odbiorniki wymagają zasilania podstawowego lub rezerwowego, a które powinny być wyłączane w określonej kolejności. Co powinien uwzględniać rzetelny bilans?
- Współczynniki jednoczesności, ponieważ maszyny rzadko pracują równocześnie z pełnym obciążeniem.
- Kompensację mocy biernej, istotną przy dużej liczbie silników i przemienników częstotliwości.
- Zasilanie gwarantowane (UPS, agregat) dla sterowników, systemów bezpieczeństwa i serwerów.
- Rezerwę na przyszłą rozbudowę, zwykle przyjmowaną na poziomie 20–30%.
Zapas mocy i miejsca w rozdzielnicach ma szczególne znaczenie, gdy zakład planuje modernizację maszyn lub uruchomienie nowych linii – brak rezerwy oznacza wówczas kosztowną przebudowę zasilania.
Ważne są też warunki zewnętrzne: temperatura, wilgotność, zapylenie, drgania lub strefy o podwyższonym ryzyku. Planując instalacje elektryczne, zasady projektowania należy odnieść do realnego miejsca pracy urządzeń, ponieważ automatyka przemysłowa działa w warunkach znacznie bardziej wymagających niż typowa instalacja biurowa lub mieszkaniowa. Projekt powinien więc opisywać połączenia i sposób eksploatacji instalacji.
Bezpieczeństwo instalacji elektrycznych a dobór zabezpieczeń i obwodów

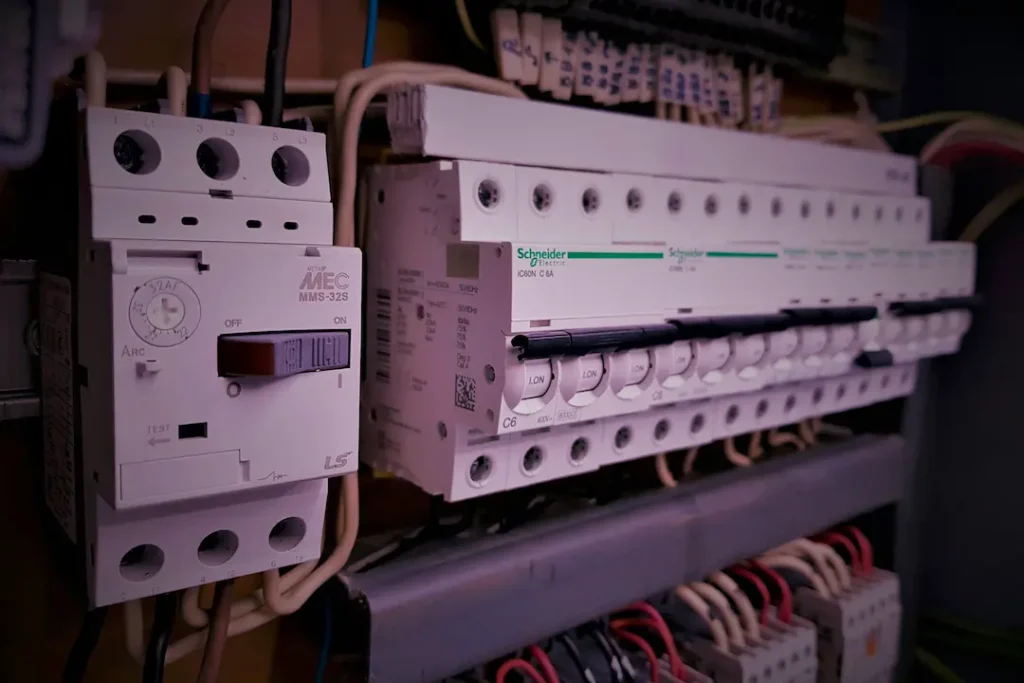

Na bezpieczeństwo instalacji składają się prawidłowy podział obwodów, ochrona przeciwporażeniowa, ochrona przed skutkami zwarć i przeciążeń, właściwe uziemienie oraz zachowanie selektywności zabezpieczeń. W instalacjach przemysłowych dochodzi do tego rozdzielenie części zasilającej, sterowniczej, pomiarowej i komunikacyjnej, aby ograniczyć zakłócenia oraz ułatwić diagnostykę. Selektywność oznacza, że w razie zwarcia lub przeciążenia zadziała tylko aparat położony najbliżej miejsca uszkodzenia. Przykładowo usterka w obwodzie jednego napędu powinna spowodować odcięcie jedynie tego odbioru, a nie całej rozdzielnicy zasilającej linię produkcyjną. Projekt powinien wskazywać typy zabezpieczeń, przekroje przewodów, sposób prowadzenia tras, oznaczenia aparatów, wymagania dla szaf sterowniczych i zasady odłączenia zasilania. Istotny jest też dostęp serwisowy, ponieważ szybka lokalizacja usterki może ograniczyć przestój linii lub maszyny.
Projektowanie instalacji elektrycznych dla automatyki – zasady współpracy z układami sterowania
Dobry projekt nie może ograniczać się do rozmieszczenia przewodów i zabezpieczeń, ponieważ w automatyce przemysłowej instalacja współpracuje z układami PLC, panelami HMI, czujnikami, napędami oraz obwodami bezpieczeństwa. Każdy z tych elementów stawia odmienne wymagania, a ich pominięcie na etapie dokumentacji skutkuje zakłóceniami trudnymi do usunięcia po uruchomieniu.
Najważniejsze obszary koordynacji to:
- separacja obwodów – oddzielne trasy i przegrody dla kabli mocy, sterowania 24 V DC oraz sygnałów analogowych;
- kompatybilność elektromagnetyczna (EMC) – stosowanie przewodów ekranowanych przy przemiennikach częstotliwości i prawidłowe łączenie ekranów z szyną uziemiającą;
- uziemienie szaf – wspólny, niskoimpedancyjny punkt odniesienia dla wszystkich urządzeń automatyki;
- zasilanie 24 V DC – dobór zasilaczy z zapasem mocy i podział na niezależnie zabezpieczone obwody.
Takie wymagania najłatwiej spełnić, gdy instalacja i projektowanie systemów automatyki przemysłowej prowadzone są równolegle, przez zespół znający oba obszary. Osobnej uwagi wymaga okablowanie komunikacyjne. Magistrale Profinet, EtherNet/IP czy Modbus TCP muszą zachować odpowiedni dystans od obwodów silnikowych, a ich trasy należy ujmować w dokumentacji równie starannie jak zasilanie. Dobrze zaplanowane sieci komunikacyjne eliminują jedną z częstych przyczyn sporadycznych zatrzymań maszyn.
Etapy projektowania instalacji elektrycznej w zakładzie
Przygotowanie dokumentacji dla zakładu przemysłowego to proces wieloetapowy, w którym każda faza opiera się na ustaleniach poprzedniej. Pominięcie lub skrócenie któregoś kroku zwykle wychodzi na jaw dopiero podczas montażu albo odbioru, kiedy wprowadzanie poprawek jest najdroższe. Jak zatem wygląda kolejność prac, która pozwala uniknąć takich sytuacji?
- Założenia i wizja lokalna – zebranie danych o technologii, maszynach i warunkach w hali.
- Bilans mocy – określenie zapotrzebowania oraz źródeł zasilania podstawowego i rezerwowego.
- Koncepcja – wybór układu sieci, lokalizacji rozdzielnic i głównych tras kablowych.
- Projekt wykonawczy – schematy, dobór aparatury, obliczenia przekrojów i spadków napięć.
- Uzgodnienia – konsultacje z operatorem sieci, rzeczoznawcą ds. zabezpieczeń przeciwpożarowych oraz pozostałymi branżami.
- Wykonanie – montaż zgodny z projektem oraz nadzór autorski.
- Pomiary i odbiór – badania skuteczności ochrony przeciwporażeniowej, rezystancji izolacji i ciągłości przewodów ochronnych.
- Dokumentacja powykonawcza – naniesienie zmian wprowadzonych w trakcie realizacji.
Na styku etapów projektowego i wykonawczego szczególnie ważna jest współpraca z ekipą, która odpowiada za montaż automatyki przemysłowej. Bieżąca wymiana informacji pozwala szybko wyjaśniać kolizje tras czy zmiany w lokalizacji urządzeń, zanim przełożą się na opóźnienia.
Co powinien zawierać projekt instalacji elektrycznej dla przemysłu?
Dokumentacja projektowa powinna być czytelna dla wykonawców, automatyków, utrzymania ruchu oraz osób odpowiedzialnych za odbiór instalacji. Nie wystarczy schemat ogólny, jeśli inwestycja obejmuje sterowanie procesem, rozbudowane pomiary albo współpracę wielu urządzeń. Należy uwzględnić:
- bilans mocy i wykaz głównych odbiorników,
- schematy zasilania, sterowania oraz połączeń sygnałowych,
- dobór zabezpieczeń, przewodów, aparatury i szaf sterowniczych,
- trasy kablowe wraz z oznaczeniami przewodów,
- wymagania dla uziemienia, połączeń wyrównawczych i ochrony przepięciowej,
- opis współpracy instalacji z automatyką, PLC, HMI, napędami i czujnikami,
- zalecenia dotyczące pomiarów, odbioru oraz dokumentacji powykonawczej.
Szczególną wartość ma dokumentacja powykonawcza. Dla działu utrzymania ruchu stanowi podstawowe narzędzie pracy – aktualne schematy i oznaczenia znacząco skracają czas lokalizacji usterek, a także ułatwiają planowanie późniejszych modyfikacji.
Najczęstsze błędy w projektowaniu instalacji elektrycznych
Wiele problemów eksploatacyjnych ma swoje źródło w decyzjach podjętych na etapie dokumentacji. Do typowych uchybień należą:
- brak rezerwy mocy i miejsca w rozdzielnicach na przyszłą rozbudowę;
- prowadzenie kabli zasilających i sygnałowych we wspólnych korytach,
- pominięcie analizy selektywności, skutkujące wyłączeniem całych sekcji przy lokalnej usterce;
- nieczytelne lub niespójne oznaczenia przewodów i aparatów;
- niedoszacowanie warunków środowiskowych – temperatury, zapylenia czy wilgotności;
- brak koordynacji z dostawcą automatyki, przez co szafy sterownicze nie mają właściwego zasilania lub przestrzeni.
Większości tych problemów można zapobiec, jeśli instalacja elektryczna powstaje równolegle z systemami sterowania maszyn. Nie powinna być osobną branżą, dopasowywaną do gotowych rozwiązań dopiero na końcu inwestycji. Wspólne ustalenia projektanta i automatyków już na etapie koncepcji pozwalają zawczasu przewidzieć zapotrzebowanie, przebieg tras oraz miejsce w szafach.
Przemysłowe instalacje elektryczne wymagają myślenia o całym cyklu życia systemu: od założeń technologicznych, przez montaż, uruchomienie i pomiary, aż po serwis oraz przyszłą modernizację. Dobrze opracowany projekt ogranicza ryzyko błędów wykonawczych, porządkuje pracę kilku branż i ułatwia rozwój automatyki bez kosztownych przeróbek. Konsekwentnie stosowane zasady projektowania instalacji elektrycznych przekładają się na ciągłość produkcji, bezpieczeństwo personelu i niższe koszty eksploatacji. Normy i przepisy wyznaczają minimalny poziom wymagań, jednak o jakości rozwiązania decyduje znajomość procesu technologicznego oraz ścisła współpraca projektanta z automatykami. Instalacja przygotowana z rezerwą mocy, przemyślaną separacją obwodów i kompletną dokumentacją powykonawczą pozostaje funkcjonalna przez wiele lat, nawet przy kolejnych zmianach w parku maszynowym.
