Nowoczesne maszyny przemysłowe rzadko obsługuje się dziś rzędami mechanicznych przycisków i kontrolek. Ich miejsce zajął panel HMI – dotykowy ekran, przez który operator jednym spojrzeniem ocenia stan urządzenia, a jednym dotknięciem zmienia parametry pracy. To właśnie on stanowi pomost między człowiekiem a skomplikowaną logiką sterowania ukrytą we wnętrzu maszyny. Choć skrót HMI pojawia się niemal wszędzie tam, gdzie mowa o automatyzacji, nie każdy wie, co dokładnie się za nim kryje i jak taki panel współpracuje z resztą systemu. W tym artykule wyjaśnimy, czym jest panel HMI, jak działa, z jakich elementów się składa oraz gdzie znajduje zastosowanie. Podpowiemy również, którzy producenci wyznaczają standardy na rynku i jak wygląda serwis tego typu urządzeń. Jeśli chcesz zrozumieć, dlaczego panele HMI stały się nieodłącznym elementem współczesnego przemysłu, zapraszamy do lektury.
Co to jest panel HMI?

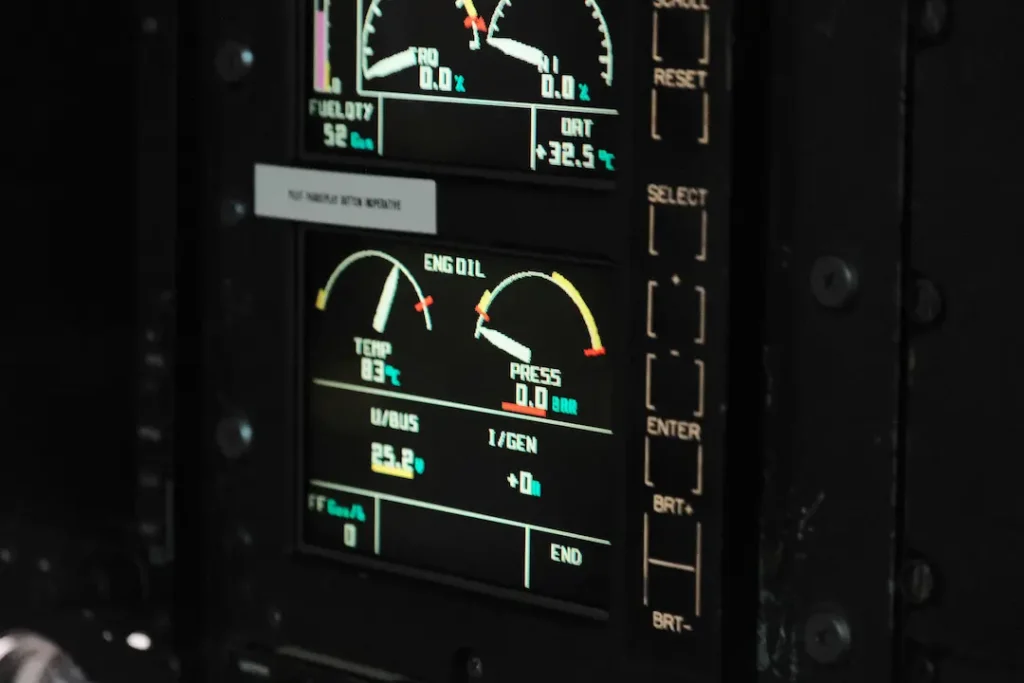

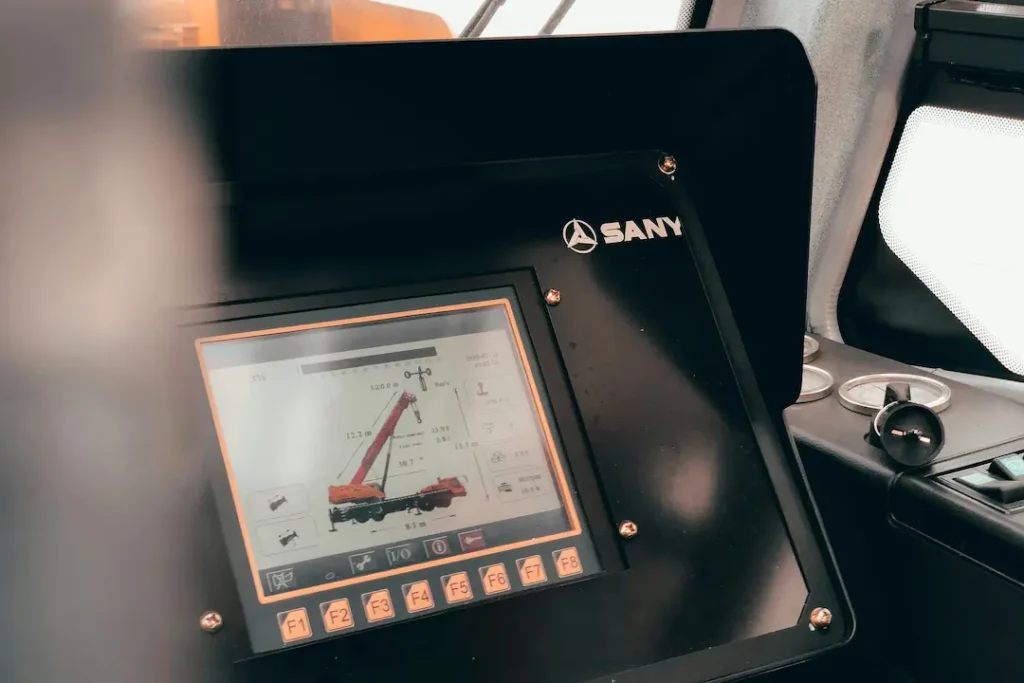

Panel HMI to urządzenie stanowiące interfejs między człowiekiem a maszyną – sam skrót pochodzi od angielskiego określenia Human-Machine Interface, czyli dosłownie „interfejs człowiek-maszyna”. W praktyce jest to najczęściej dotykowy ekran zamontowany na maszynie bądź w szafie sterowniczej, który prezentuje bieżące dane o procesie i umożliwia operatorowi wpływanie na jego przebieg. Zamiast analizować surowe sygnały czy diody, obsługujący widzi czytelną wizualizację – wartości, wykresy, komunikaty oraz przyciski ekranowe. Warto wiedzieć, że panel HMI bywa również nazywany inaczej. W wielu zakładach funkcjonuje pod pojęciem panel operatorski, ponieważ to właśnie operator maszyny korzysta z niego najczęściej. Choć nazwy bywają używane zamiennie, ich sens pozostaje ten sam – chodzi o urządzenie, które tłumaczy skomplikowane procesy technologiczne na zrozumiały dla człowieka język obrazu i tekstu. Odpowiedź na pytanie, co to HMI, sprowadza się więc do jego podstawowej roli: jest to okno na maszynę. Bez niego obsługa nowoczesnych urządzeń byłaby znacznie trudniejsza, a odczytanie stanu procesu wymagałoby specjalistycznej wiedzy oraz dodatkowych narzędzi. To dlatego panele te stały się dziś standardowym wyposażeniem niemal każdej zautomatyzowanej linii.
Jak działa panel HMI?
Działanie panelu HMI opiera się na nieustannej wymianie danych z pozostałymi elementami systemu sterowania, przede wszystkim ze sterownikiem PLC. To sterownik zbiera sygnały z czujników i urządzeń wykonawczych, a następnie przekazuje je do panelu, który zamienia surowe dane na czytelną formę graficzną. W drugą stronę działa to podobnie – gdy operator naciśnie przycisk na ekranie bądź zmieni parametr, panel przesyła tę informację do sterownika, a ten wprowadza ją w życie. Cały ten proces zachodzi w czasie rzeczywistym, dzięki czemu obsługujący widzi aktualny stan maszyny dosłownie w chwili, w której coś się dzieje. Panel operatorski HMI pełni więc rolę dwukierunkowego tłumacza między człowiekiem a automatyką. W typowym cyklu pracy odpowiada między innymi za:
- wizualizację procesu – prezentuje wartości, wykresy oraz schematy obrazujące pracę maszyny;
- sterowanie – umożliwia uruchamianie, zatrzymywanie i regulację parametrów urządzenia;
- sygnalizację alarmów – informuje o awariach, przekroczeniach bądź nieprawidłowościach;
- archiwizację danych – zapisuje historię pracy, co ułatwia późniejszą analizę oraz diagnostykę.
Aby to wszystko było możliwe, panel HMI musi zostać wcześniej odpowiednio skonfigurowany i zaprogramowany pod konkretną maszynę oraz jej cykl pracy. Dopiero wtedy staje się w pełni użytecznym narzędziem, dopasowanym do realnych potrzeb danego procesu technologicznego.
Budowa i funkcje panelu operatorskiego
Pod względem budowy panel operatorski przypomina wyspecjalizowany komputer zamknięty w wytrzymałej obudowie, przystosowanej do trudnych warunków przemysłowych. Sercem urządzenia jest dotykowy wyświetlacz o różnej przekątnej, uzupełniony o procesor, pamięć oraz porty komunikacyjne, dzięki którym panel łączy się ze sterownikiem i innymi elementami systemu. Obudowa zapewnia odporność na kurz, wilgoć, drgania czy skrajne temperatury, ponieważ urządzenie musi działać nieprzerwanie nawet w wymagającym otoczeniu hali produkcyjnej. Sama warstwa sprzętowa to jednak dopiero połowa całości, gdyż o realnych możliwościach panelu decyduje jego oprogramowanie. To właśnie profesjonalne programowanie paneli HMI sprawia, że urządzenie potrafi wyświetlać konkretne ekrany, reagować na działania operatora i komunikować się z maszyną w ustalony sposób. Na tym etapie tworzy się wizualizacje, definiuje alarmy, przygotowuje receptury produkcyjne oraz ustala uprawnienia dostępu dla poszczególnych użytkowników. Dobrze przygotowany panel operatorski oferuje szeroki wachlarz funkcji, które realnie usprawniają pracę zakładu. Poza podstawową wizualizacją oraz sterowaniem umożliwia gromadzenie danych, generowanie raportów, zdalny podgląd procesu czy integrację z nadrzędnymi systemami. Im lepiej dopasowane oprogramowanie, tym sprawniej przebiega obsługa maszyny, a personel szybciej reaguje na ewentualne nieprawidłowości.
Gdzie stosuje się panele HMI?
Panele HMI znajdują zastosowanie wszędzie tam, gdzie maszyny wymagają nadzoru oraz sterowania przez człowieka. Trudno dziś wyobrazić sobie bez nich nowoczesną produkcję, ponieważ pozwalają obsługiwać nawet bardzo złożone urządzenia w prosty, intuicyjny sposób. To właśnie dlatego automatyka przemysłowa opiera się na nich niemal na każdym etapie procesu technologicznego. Panele spotkamy zarówno przy pojedynczych maszynach, jak i przy rozbudowanych, zintegrowanych liniach produkcyjnych. Ich obecność jest szczególnie widoczna w wybranych obszarach i branżach. Jakich?
- Linie produkcyjne – operatorzy nadzorują kolejne etapy wytwarzania oraz reagują na bieżąco na odchylenia.
- Maszyny pakujące i etykietujące – panel pozwala szybko zmieniać receptury oraz parametry pracy.
- Gospodarka wodno-ściekowa – wizualizacja ułatwia kontrolę pomp, zbiorników i przepływów.
- Energetyka i ciepłownictwo – panele umożliwiają monitorowanie parametrów i reagowanie na alarmy.
- Systemy magazynowe – obsługa przenośników i sortowni staje się prostsza i bardziej przejrzysta.
Niezależnie od branży rola panelu pozostaje taka sama – ma dostarczać operatorowi czytelnych informacji i dawać mu realną kontrolę nad procesem. Wraz z rozwojem technologii panele HMI zyskują kolejne możliwości, takie jak zdalny dostęp czy integracja z systemami nadrzędnymi, dzięki czemu ich znaczenie w przemyśle wciąż rośnie.
Panele HMI Siemens i Weintek – popularni producenci
Na rynku działa wielu producentów paneli operatorskich, jednak część marek zdobyła szczególne uznanie dzięki niezawodności oraz rozbudowanym możliwościom. Wybór konkretnego rozwiązania zależy od specyfiki maszyny, budżetu oraz oprogramowania, w jakim pracuje dany zakład. Warto poznać najczęściej spotykane opcje, zanim podejmie się decyzję o zakupie bądź modernizacji. Panel HMI Siemens to jedno z najpopularniejszych rozwiązań w europejskim przemyśle. Urządzenia tej marki cenione są za stabilność, bogate oprogramowanie narzędziowe oraz łatwą integrację ze sterownikami tego samego producenta. Sprawdzają się przede wszystkim w rozbudowanych instalacjach, w których liczy się spójność całego środowiska sterowania. Podobnym zaufaniem cieszą się rozwiązania marki Allen-Bradley, chętnie wybierane w zakładach o zróżnicowanym parku maszynowym. Coraz większą popularność zdobywa również panel HMI Weintek doceniany za korzystny stosunek możliwości do ceny. Panele tego producenta oferują nowoczesne wyświetlacze, intuicyjne oprogramowanie oraz szeroką kompatybilność z urządzeniami różnych marek, dzięki czemu sprawdzają się zarówno w mniejszych aplikacjach, jak i w bardziej złożonych systemach. Ostateczny wybór zależy jednak zawsze od indywidualnych potrzeb – przy doborze panelu warto skorzystać z wiedzy doświadczonego integratora, który dopasuje sprzęt do konkretnego zastosowania.
Panele HMI Siemens i Weintek – popularni producenci
Jak każde urządzenie elektroniczne, również panel operatorski może z czasem ulec awarii. Do najczęstszych problemów należą uszkodzenia wyświetlacza, utrata komunikacji ze sterownikiem, błędy oprogramowania czy skutki przepięć. W warunkach przemysłowych taka usterka bywa szczególnie dotkliwa, ponieważ unieruchamia maszynę i wstrzymuje produkcję. Naprawa paneli HMI wymaga wiedzy z zakresu elektroniki oraz znajomości oprogramowania, w którym urządzenie skonfigurowano. Często udaje się przywrócić sprawność panelu bez zakupu nowego sprzętu – poprzez wymianę podzespołów bądź ponowną konfigurację. Warto powierzyć to specjalistom, a regularne przeglądy pozwalają wychwycić drobne nieprawidłowości, zanim przerodzą się w poważną awarię.
Panel HMI to dziś jeden z podstawowych elementów nowoczesnych maszyn i linii produkcyjnych. Pełni funkcję pomostu między operatorem a automatyką, tłumacząc skomplikowane procesy na czytelny obraz oraz umożliwiając wygodne sterowanie urządzeniem. Od jego poprawnego działania w dużej mierze zależy sprawność całego zakładu, dlatego tak istotny jest zarówno przemyślany dobór panelu, jak i jego prawidłowa konfiguracja. Jak pokazaliśmy, za sukcesem wdrożenia stoi nie tylko sam sprzęt, ale też oprogramowanie oraz kompetencje osób, które przygotowują urządzenie do pracy. Właściwie zaprojektowany i zaprogramowany panel realnie usprawnia obsługę maszyn, skraca czas reakcji na awarie i podnosi bezpieczeństwo produkcji. Warto więc traktować go jako inwestycję procentującą przez cały okres eksploatacji instalacji. Jeśli planujesz wdrożenie, modernizację bądź serwis paneli operatorskich, skorzystaj z pomocy doświadczonego zespołu. Skontaktuj się z nami, a doradzimy najlepsze rozwiązanie oraz zajmiemy się przygotowaniem systemu dopasowanego do Twoich potrzeb – od projektu, przez programowanie, aż po uruchomienie i wsparcie techniczne.
